La construcción de un electroimán es muy sencilla: sólo necesitas un clavo grande o un bulón de hierro o acero y algunos metros de alambre esmaltado. Enrolla unas 100 vueltas de alambre sobre el clavo o bulón, bien apretadas una al lado de la otra. Si llegas al final y no has alcanzado el número de vueltas, enrolla una segunda capa de alambre sobre la primera, pero siempre siguiendo la misma dirección, si no el campo magnético generado por una capa anulará al campo generado por la otra.

Luego raspa con una trincheta o un papel de lija los extremos del alambre para limpiarlos del esmalte aislante y conéctalos a una pila de 9V, una fuente de alimentación o un cargador de celular.

Fig. 4.20. Electroimán casero

prueba el electroiman con distintas cantidades de vueltas de alambre y distintos valores de corriente y verás que es mas potente  mientras mas vueltas tenga y mientras mas corriente circule.

Fuerza Magnetomotriz

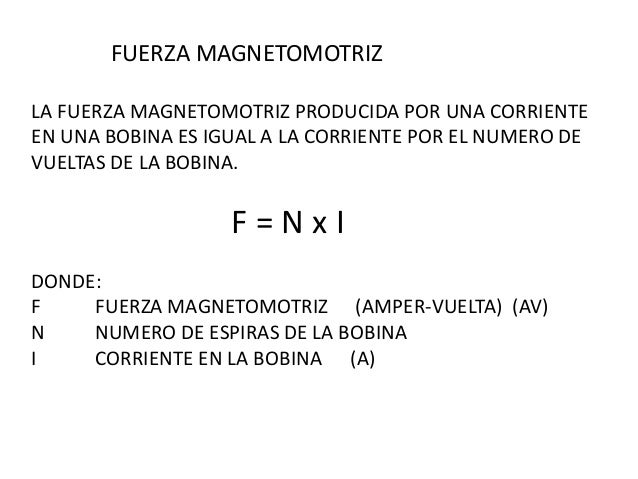

Si construyes el electroimán como se explica mas arriba y pruebas que pasa al cambiar la cantidad de vueltas de alambre y la corriente que circula por la bobina, notarás que con mas vueltas de alambre o con mas corriente circulando por la bobina, el imán es mas potente. Esto se debe a que el campo magnético es producido por la corriente y a mayor intensidad, mas campo magnético. De la misma forma, si agregas vueltas de alambre estás reforzando la acción  de cada una de las espiras, con lo que el campo también se hace mas potente. Esta capacidad de la bobina de generar un campo magnético en el núcleo del electroimán se denomina Fuerza magnetomotriz y se define de la siguiente forma:
